Gravure laser · Laiton · Finition manuelle

Comment nous avons fabriqué des médaillons embossés

Transformer une illustration en relief sur du laiton : cette réalisation associe conception numérique, gravure laser et travail de finition à la main.

Ici, le relief est obtenu par retrait de matière au laser. Les parties creusées font ressortir le motif.

Comparaison entre une carte de profondeur en niveaux de gris et le médaillon en laiton obtenu — De la carte de profondeur au médaillon fini.

1. Concevoir le motif

Pour la série « Emblèmes Cosmiques », la recherche est partie de la mythologie des signes du zodiaque. Nous avons organisé chaque composition autour d’un arrière-plan, d’un sujet principal et d’un premier plan.

La recherche visuelle a été assistée par génération d’images, puis retravaillée manuellement. Le choix du motif et les corrections restent essentiels pour préparer une image adaptée à la fabrication.

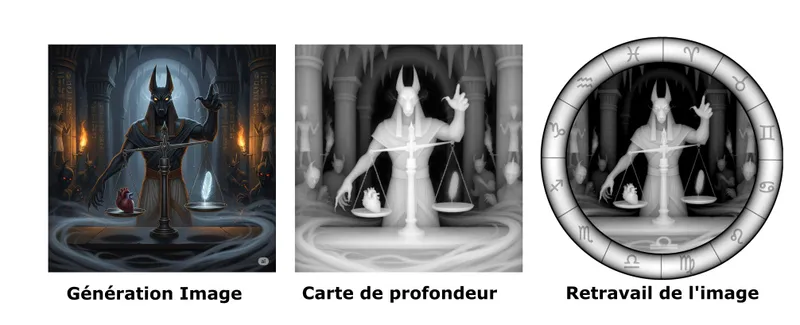

Illustration d’Anubis, carte de profondeur puis version retouchée avec un contour circulaire — Illustration, carte de profondeur et retouche du motif.

2. Préparer et corriger le relief

Le motif est converti en carte de profondeur : une image en niveaux de gris qui indique les zones à creuser. Dans les fichiers de cette réalisation, le noir correspond aux zones les plus profondes et le blanc aux parties conservées en surface.

Retoucher les détails

Nous avons corrigé les imperfections du motif et ajusté les niveaux pour préparer l’embossage. Sur cet exemple, une patte qui chevauchait une pince a été redessinée.

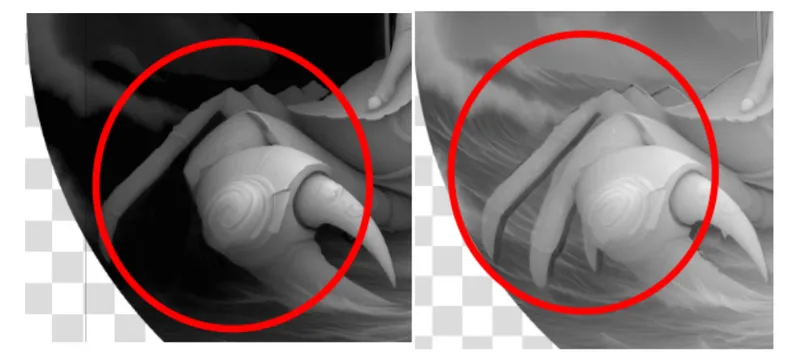

Avant et après la correction d’une patte sur le motif, détails entourés en rouge — Une correction locale avant la gravure.

Visualiser avant de fabriquer

Notre outil UsiniDepth permet de visualiser le relief en 3D pendant les retouches. Nous avons ensuite ajouté le contour du médaillon.

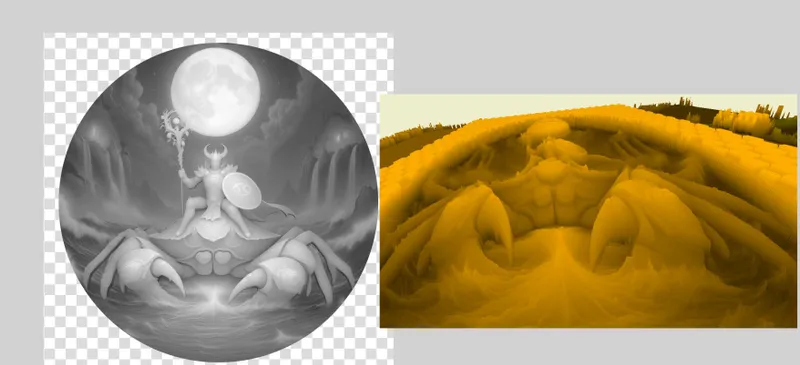

Carte en niveaux de gris et prévisualisation du relief en 3D dans UsiniDepth — Prévisualisation du relief avec UsiniDepth.

3. Graver le laiton par couches

Nous sommes partis de médaillons vierges en laiton. Les réglages de la graveuse laser à fibre ont été adaptés au matériau, à la profondeur souhaitée et au niveau de détail.

Le laser retire progressivement la matière pour former le relief. Les essais ont permis de comparer un embossage léger à un relief plus profond : le rendu recherché détermine le temps de gravure.

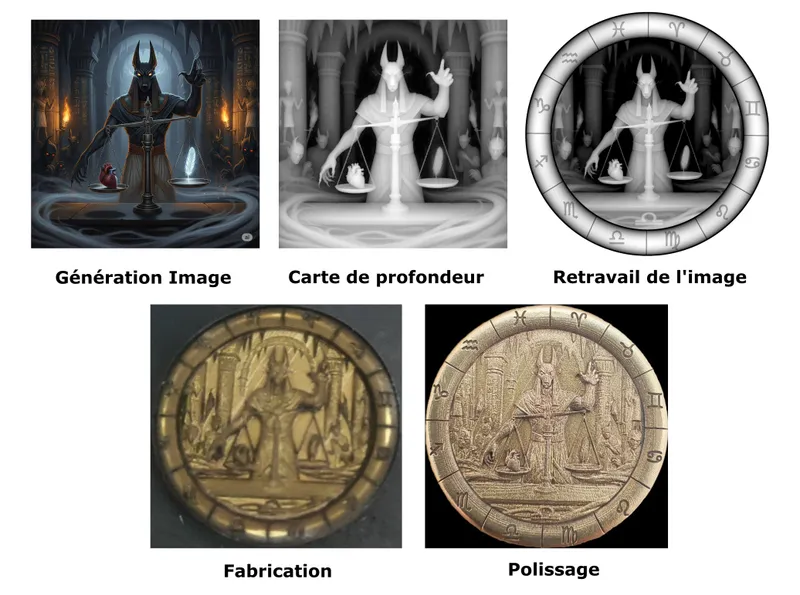

Parcours d’un médaillon : image, préparation du relief, fabrication puis polissage — Du visuel initial à la pièce gravée, puis polie.

4. Polir et traiter à la main

La gravure ne suffit pas à obtenir la pièce finie. Chaque médaillon est poli manuellement pour travailler son aspect et mettre le relief en valeur.

Nous avons testé plusieurs méthodes et produits de finition. Après le polissage, un traitement permet de protéger la pièce et de lui donner la teinte recherchée.

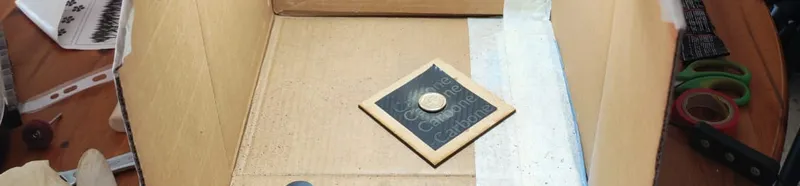

Médaillon posé sur un support sur le poste de finition — Le poste de finition des médaillons.
